Montage

Montage eines Schwingtors

1.Installation zwischen der Wand !!

Für eine fachgerechte Tormontage ist eine ausreichend große Öffnung erforderlich, in der das Tor reibungslos funktionieren kann. Der seitliche Spielraum sollte minimal sein (10 mm in der Höhe und 15 mm in der Breite auf jeder Seite). Überprüfen Sie daher vor der Montage die Abmessungen der Montageöffnung (Breite und Höhe).

2. Ausrichten und Nivellieren des Tores
2.1. Setzen Sie das Tor in die Montageöffnung ein.

2.2.

Sichern Sie die vertikale und waagerechte Position des Tores, indem Sie es an den Ecken mit Keilen oder Stützleisten fixieren, um ein Verrutschen zu verhindern. Zusätzlich können Sie den Torrahmen oben mit zwei 8-mm-Dübeln an der Wand vorverschrauben.

3.
MONTIERUNG DER DECKENFÜHRUNGSSCHIENEN
3.1. Montieren Sie die Führungsschienen am Türrahmen, indem Sie sie korrekt auf den Rollen positionieren und mit Schrauben (Teil Nr. 13) befestigen.

3.2. Richten Sie die Führungen aus und stützen Sie sie ab, bis sie endgültig montiert sind.

3.3. Prüfen Sie anschließend, ob das Tor innerhalb des Rahmens an allen Seiten die gleiche Größe hat und ob die Unterkante des Tors bündig mit dem Rahmen abschließt. Öffnen Sie dazu das Tor nur teilweise.

 Wenn das Türblatt zu stark am Rahmen reibt:

-Der untere Teil des Türrahmens sollte in die entgegengesetzte Richtung verschoben werden, sodass die seitlich sichtbaren vertikalen Spalten zwischen Türblatt und Türrahmen auf beiden Seiten gleich groß sind.

 Falls das Türblatt nach dem Schließen die Schwelle weder rechts noch links berührt:

-Dann muss der untere Teil des Türrahmens rechts bzw. links nach außen bzw. innen gezogen werden.

Ein leichtes Reiben des Tores am Rahmen ist erlaubt!

4. Funktionsprüfung und dauerhafte Installation des Tores

4.1.
Um die Funktionsprüfung durchzuführen, entriegeln Sie das Tor und versuchen Sie, den Torflügel vollständig zu öffnen. Gehen Sie dabei äußerst vorsichtig vor, da die Führungsschienen noch nicht an der Decke befestigt sind. Während der Funktionsprüfung müssen die Führungsschienen stets abgestützt werden, um Beschädigungen beim Öffnen des Tors zu vermeiden.

4.2.
Nachdem Sie das Tor justiert und seine Funktion überprüft haben, befestigen Sie die Anker in folgender Reihenfolge an der Wand: unten am Rahmen, oben und dann an den Seiten.

5. ANSCHRAUBEN DER FÜHRUNGSSCHIENEN AN DIE GARAGENDECKE

5.1. Bestimmen Sie die Position für die Montage der Führungen an der Decke bei geöffneter Tür, sodass das Türblatt waagerecht ist, die Abstände zwischen Türblatt und Rahmen gleich sind und die Rollen bis zum Ende der Führungen reichen.

5.2. Befestigen Sie die Führungsschienen mit 12-mm-Spreizdübeln und passenden, in die Schienen geschraubten Dübeln an der Decke. Die Dübellänge kann bei Bedarf gekürzt werden.

6. LÜCKEN SCHLIESSEN

Nach dem Einbau des Garagentors müssen die Spalten zwischen Rahmen und Wand mit Polyurethanschaum ausgefüllt werden. Vor dem Auftragen des Schaums empfiehlt es sich, bei geöffnetem Tor eine Querstange (z. B. eine Holzleiste) an der Innenseite anzubringen, um ein Verformen des Rahmens zu verhindern.

7. Entfernen der Schutzfolie

Sobald der Montageschaum ausgehärtet ist, entfernen Sie die Schutzfolie vom Blech. Wenn die Schutzfolie auf dem Blech verbleibt, kann sie sich unter Sonneneinstrahlung mit dem Lack verbinden und sichtbare Spuren an der Tür hinterlassen.

WICHTIGE INFORMATIONEN !!

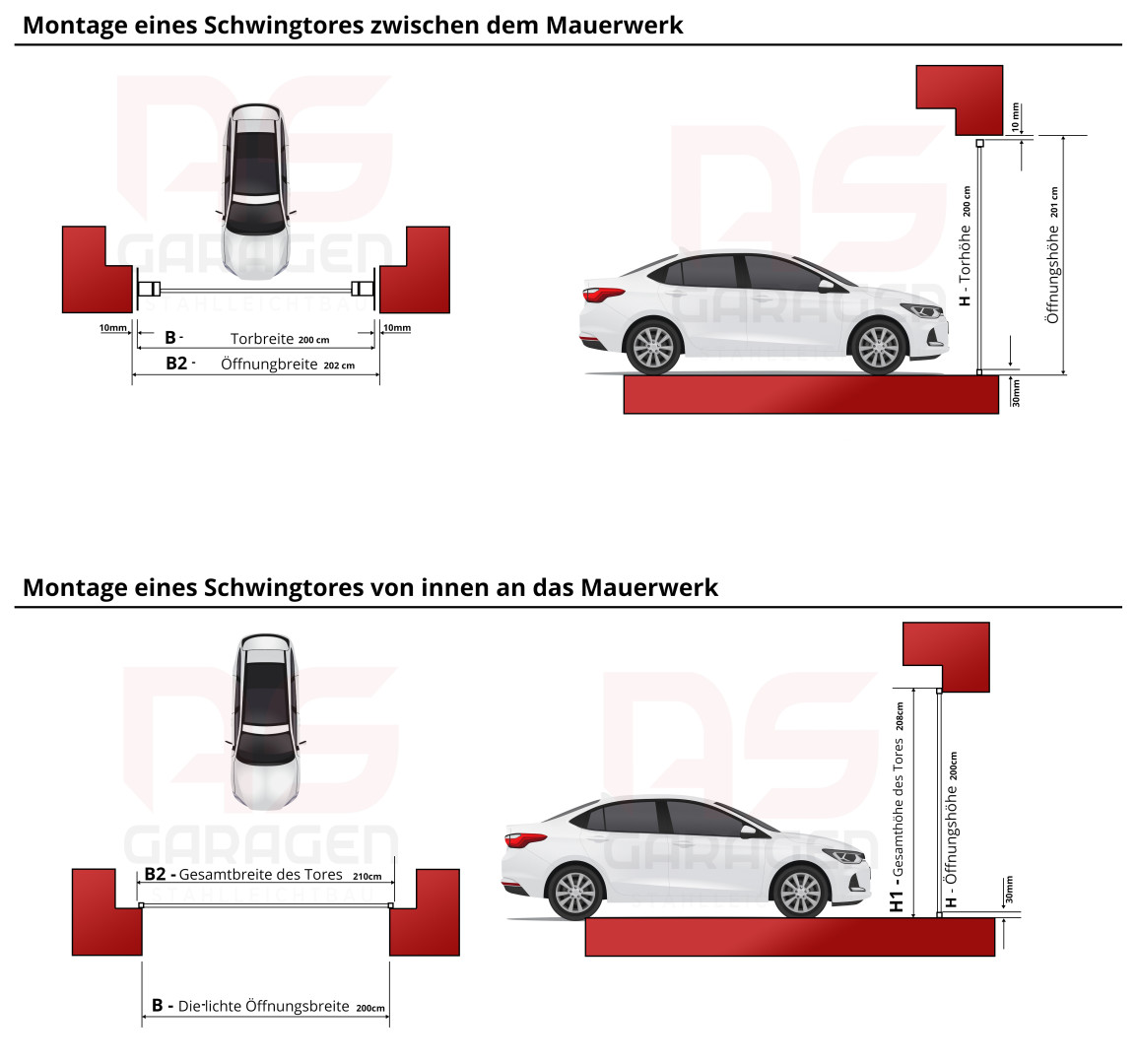

Um den uneingeschränkten Zugang zum Eingang zu gewährleisten, kann das Schwingtor auch von innen montiert werden, indem der Rahmen an die Wand geschraubt wird. Bei dieser Installationsmethode muss die Größe des Tores vergrößert werden. (Der Türrahmen ist 6 cm breit)

Bei einer Beispielöffnung von B200 cm x H200 cm sollte die Größe des Tores inklusive Rahmen maximal B 212 x H 206 cm betragen.

Siehe unten ;

INSTALLATION VON INNEN

INSTALLATION VON INNEN

INSTALLATION VON INNEN

INSTALLATION ZWISCHEN DER WAND ;

INSTALLATION ZWISCHEN DER WAND

Installation eines Doppelflügeltors ;

1. GARAGENÖFFNUNG ;

Für eine fachgerechte Tormontage ist eine ausreichend große Öffnung erforderlich, damit das Tor reibungslos funktioniert und nur minimaler seitlicher Spielraum vorhanden ist, wie in der untenstehenden Zeichnung dargestellt. Überprüfen Sie daher vor der Montage die Abmessungen der Montageöffnung (Breite und Höhe).

2. Setzen Sie das Tor in die Montageöffnung ein.

2.1.

Bestimmen Sie die vertikale und horizontale Position des Tores und sichern Sie es an den Ecken mit Keilen oder Stützleisten, um ein Verrutschen zu verhindern. Prüfen Sie, ob der Torflügel entlang seines gesamten Umfangs bündig am Rahmen anliegt. Gegebenenfalls ist eine Abweichung von bis zu 2 mm pro Meter zulässig, sofern Torflügel und Rahmen korrekt ausgerichtet sind.

2.2.

Befestigen Sie anschließend den Torrahmen mit 10-mm-Dübeln an der Wand.

3. Funktionsprüfung und dauerhafte Installation des Tores

Um einen Funktionstest durchzuführen, lösen Sie das Schloss und versuchen Sie, das Tor unter äußerster Vorsicht vollständig zu öffnen.

3.2. Nach Justierung und Funktionsprüfung der Tür wird das Schwellenelement an der bodennahen Stelle wie folgt befestigt: Bohren Sie ein Loch an der entsprechenden Stelle und verschrauben Sie das Schwellenelement anschließend mit Dübeln. Achten Sie dabei darauf, das Schwellenelement nicht zu verbiegen (es wird empfohlen, drei Löcher zu bohren).

4. Lücken füllen ;
4.1 Nach dem Einbau des Garagentors müssen die Spalten zwischen Rahmen und Wand mit Polyurethanschaum gefüllt werden.

5. ENTFERNEN DER SCHUTZFOLIE ;
Entfernen Sie die Schutzfolie sofort nach dem Aushärten des Montageschaums vom Blech. Wenn die Schutzfolie auf dem Blech verbleibt, kann sie sich unter Sonneneinstrahlung mit dem Lack verbinden und sichtbare Spuren an der Tür hinterlassen.

WICHTIGE INFORMATIONEN !!

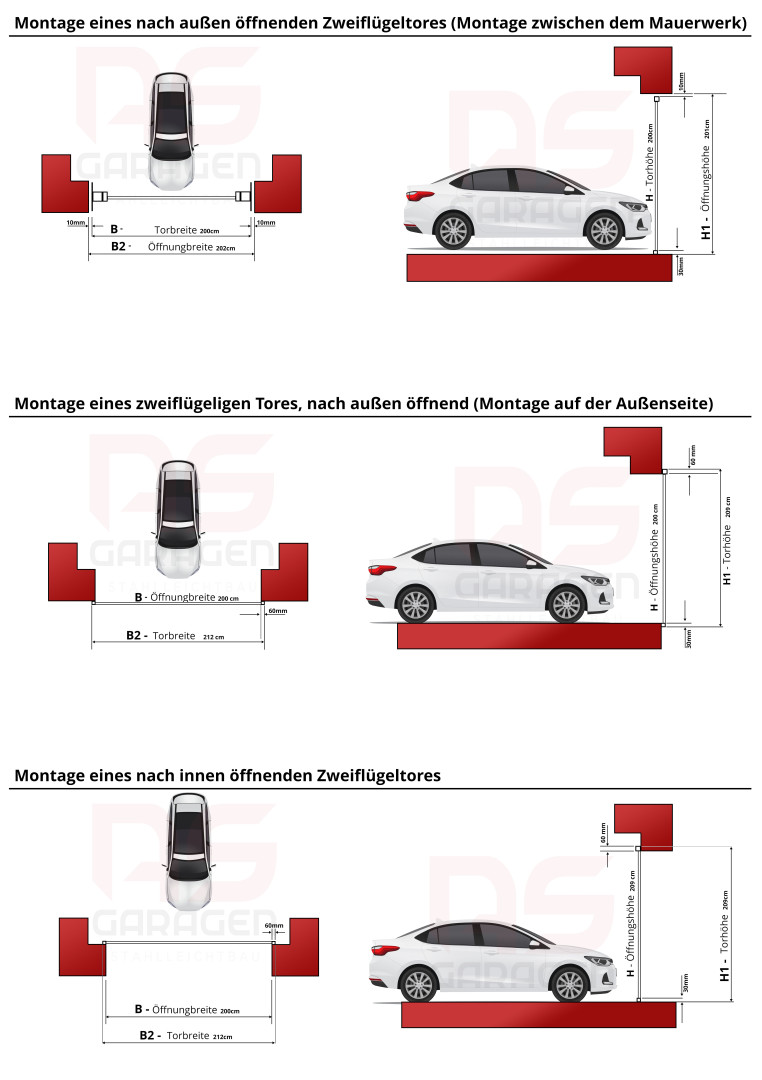

Um einen größeren Eingang zu erhalten, kann man das Doppelflügeltor auch außen an der Wand montieren.

- Dann sollte die Gate-Größe erhöht werden. (Der Türrahmen ist 6 cm breit) !

- Bei einer Öffnung von beispielsweise B200 cm x H200 cm können die Abmessungen des Tores einschließlich des Rahmens B 212 x H 206 cm betragen.

Man kann auch ein zweiflügeliges Tor von innen an der Wand anbringen, aber dann müssen sich die Torflügel nach innen öffnen

- Anschließend müssen Sie die Gate-Größe erhöhen. (Der Türrahmen ist 6 cm breit) !

- Bei einer Öffnung von beispielsweise B200 cm x H200 cm können die Abmessungen des Tores einschließlich des Rahmens B 212 x H 206 cm betragen.

Siehe unten ;

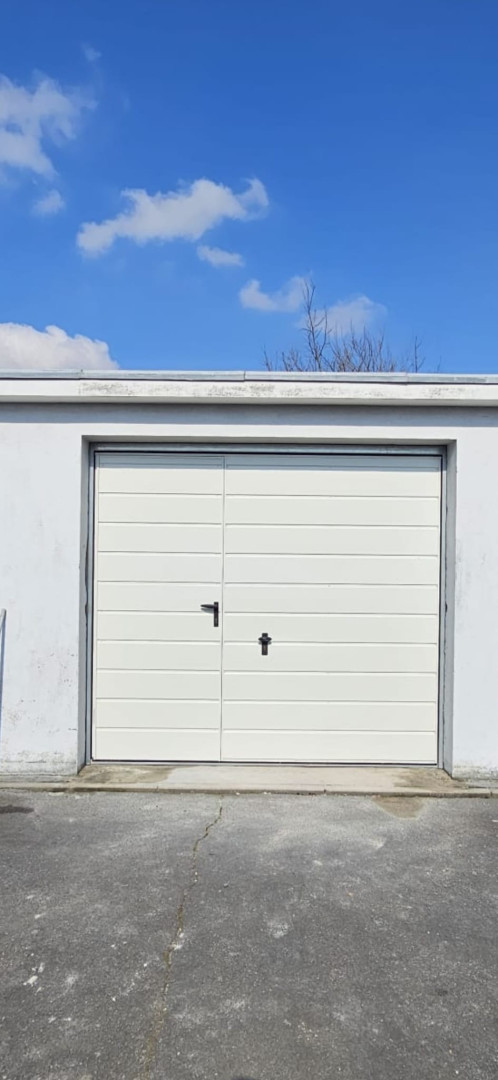

INSTALLATION ZWISCHEN DER WAND

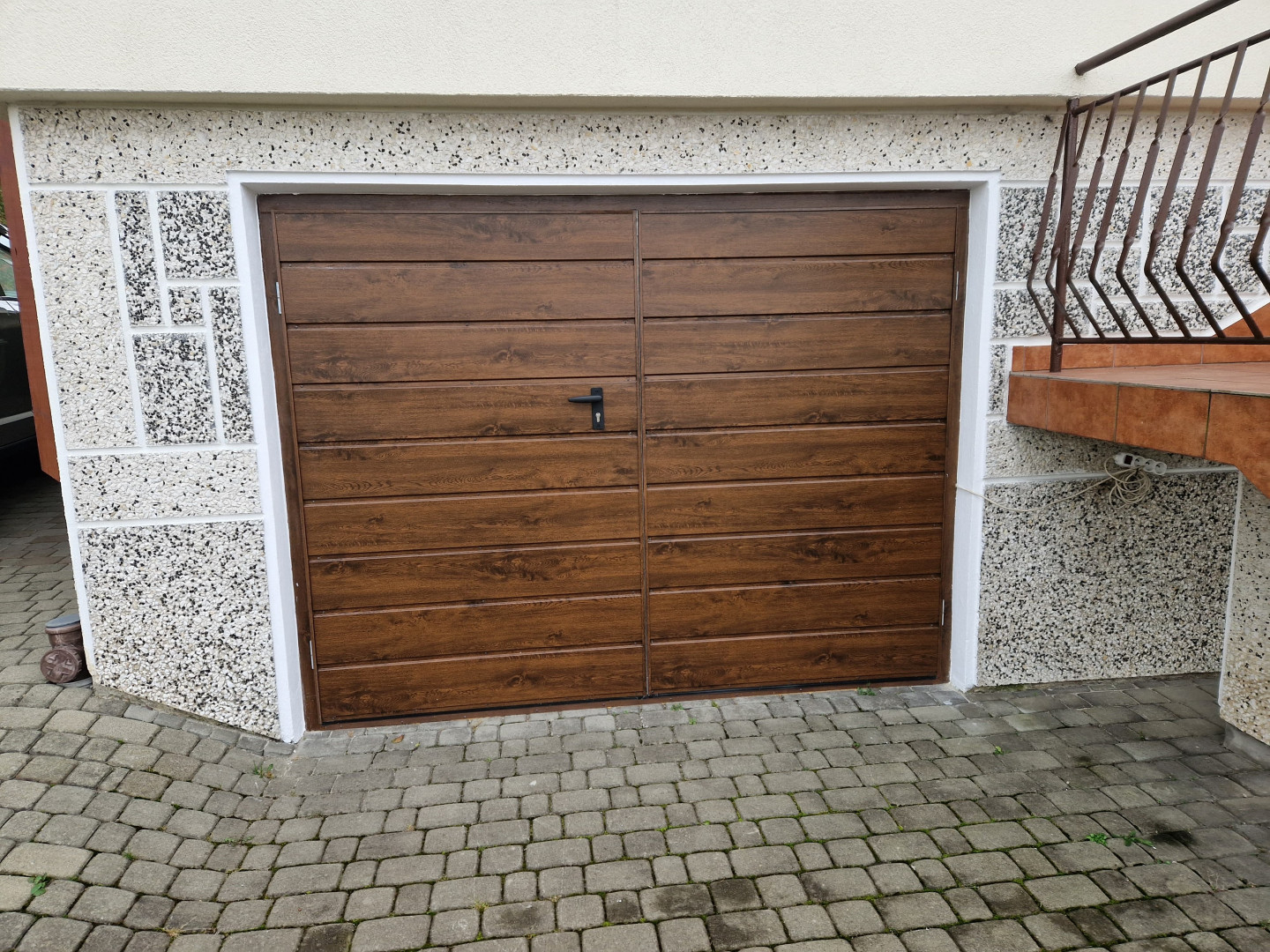

INSTALLATION ZWISCHEN DER WAND + Rahmen in der Farbe des Tores

Montage von innen bis zur Wand ;

Montage von innen bis zur Wand ( Die Flügel öffnen sich nach innen ) !

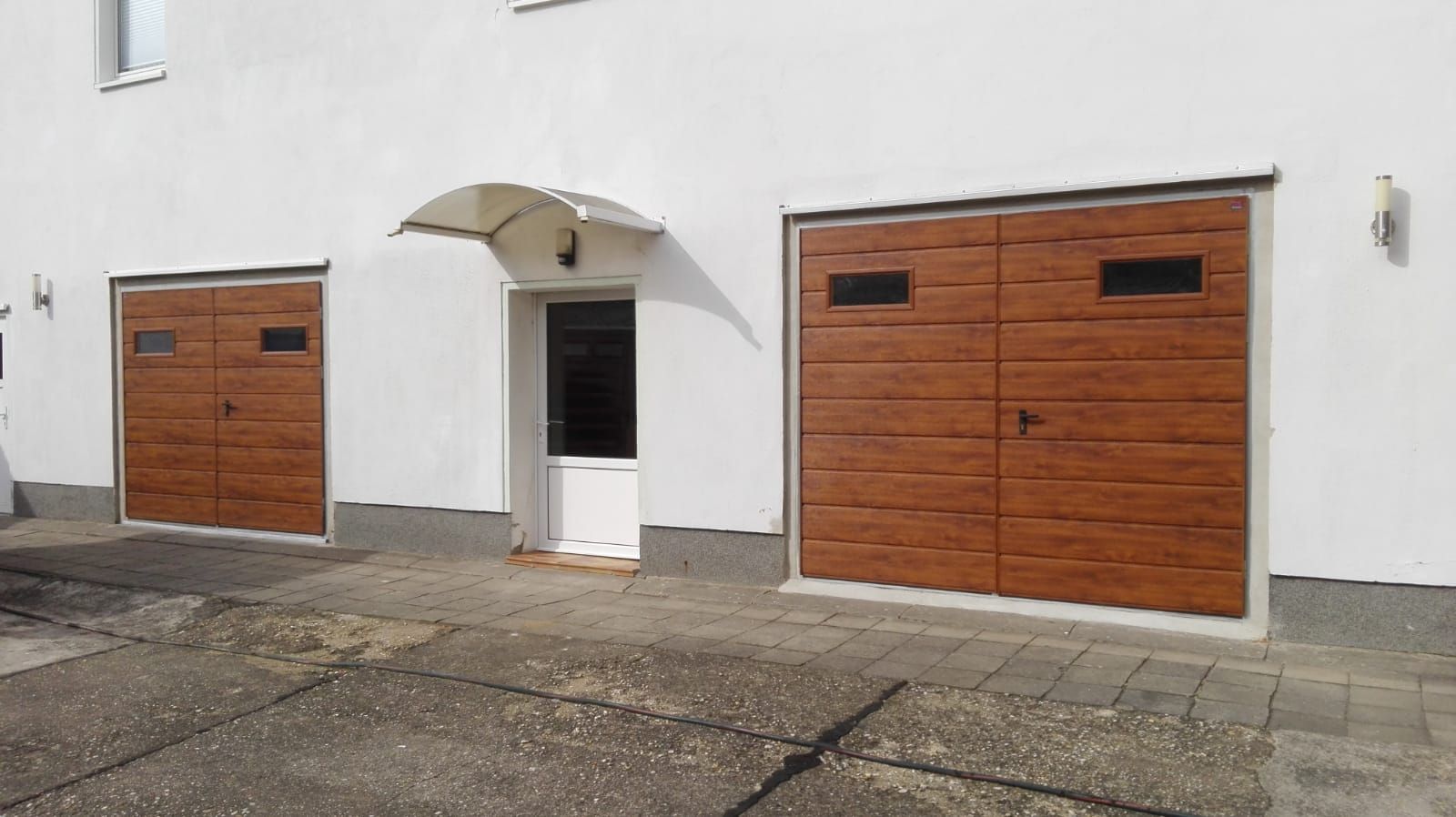

Montage von außen bis zur Wand ;

Montage von außen bis zur Wand

Montage von außen bis zur Wand + Rahmen in der Farbe des Tores + Schutzfolie

Montage von außen bis zur Wand
